Spannungsversorgung

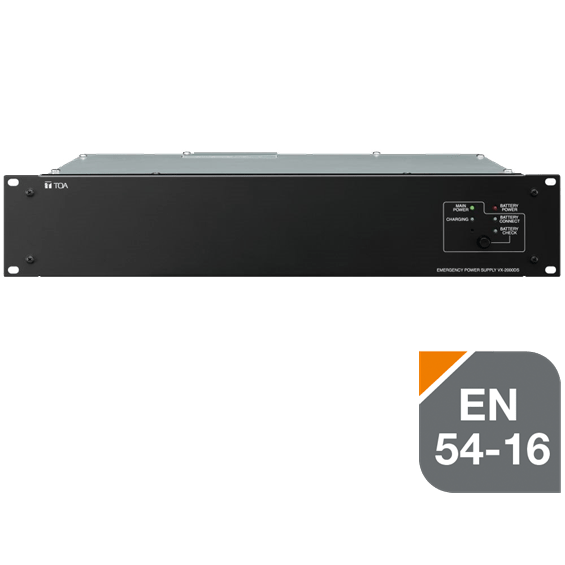

Die Notstromversorgungseinheit VX-2000DS versorgt jedes Gerät im VX-2000-System mit Gleichstrom über den Anschluss des Netzteils VX-200PS. Sie hält die Batterieeinheit, die 2 #83 12 V versiegelte Bleibatterien enthält, geladen und kompensiert so die Temperatur der Batterieladespannung. Wenn die Gleichstromversorgung des VX-200PS stoppt, wird VX-2000DS automatisch auf die Backup-Batterie umgeschaltet.
Spezifikationen zum Produkt:
VX-2000DS | |
Spannungsversorgung | 230 V AC, 50 / 60 Hz |
Ausgänge | Gleichspannungsausgang: 6 (je 25 A max.) M4 Schraubklemmen |
Lademethode | Erhaltungsladung mit Temperaturkompensation |
Ladespannung | 27,3 V ±0,3 V (bei 25 ˚C) Temperaturkompensationskoeffizienz: -40 mV/ ˚C |
Batterieanschluss | 1 Paar, Plus- und Minus-Pol, für Kabel mit Durchmesser AWG 6 – AWG 0 1/0 |
Steueranschluss | RJ45-Buchse zum VX-2000SF Überwachungsrahmen, Twisted Pair Kabel, 1:1, (TIA/EIA-568A Standard), Batteriecheck, Status Gleichspannung / Wechselspannung, Ladekreisfehler und Batteriefehler |
Leistungsaufnahme | 240 W max. |
Betriebstemperatur | 0 °C bis +40 °C |
Zubehör (enthalten) | Rackmontageschraube x 4, Fiberunterlegscheibe x 4, Flachsicherung (40 A) x 3, Sicherung (T3.15A L) x 1, Netzkabel (2 m) x 1, Isolierfolie x 1, Hinweisschild (deutsch) x 1, Befestigungshaken x 4, Befestigungsschlaufe x 4, Aufkleber (Konformitätserklärung) x 1, Wärmeisolierfolie x 1 |
Ausschreibungstext zum Produkt:
Stromversorgungs-Manager zur Spannungsversorgung von Sprachalarmzentralen (SAA) durch externe Netzgeräte und Batterien sowie zur Notstromversorgung anderer ELA-Systeme. Automatische Umschaltung von Netzbetrieb auf Batteriebetrieb bei Netzausfall. Ladung und Ladungserhaltung der Batterien mit temperaturabhängiger Regelung der Batterieladespannung. Für gekapselte Blei-Gel Akkumulatoren mit insgesamt 24 V- ab 24 Ah. Anzeige von Netz- oder Batteriestromversorgung, Batterieverbindung, Ladung und Batterieprüfung. Alle Funktionen gemäß VDE 0828-1 (EN 60849), VDE 0833-4 und EN 54-4: u.a. Überwachung des Ladegeräts, der Sicherungen, der Batterie und seiner Zuleitungen.
Zertifiziert auf EN 54-4 und Änderungen A1 und A2 gemäß der Bauprodukte-Verordnung 305/2011 zusammen mit dem Doppelnetzgerät VX-200PS und Netzgeräteträger VX-2000PF.
Spannungsversorgung: 230V~, 50/60 Hz
Ladestrom: max. 5 A
Akkumulatoren: 2x 12V, Blei-Gel, gekapselt
Abmessungen: 19-Zoll Einbaugerät mit 2 HE
Fabrikat: TOA
Typ: VX-2000DS
Nr. der Leistungserklärung: 1134-CPD-083
Nr. des Zertifikats der Leistungsbeständigkeit: 1134-CPR-083
Kennnummer notifizierte Stelle: 1134
 |  |  |
| Broschüre | Datenblatt | Bedienungsanleitung |
Spezifikationen zum Produkt:
VX-2000DS | |
Spannungsversorgung | 230 V AC, 50 / 60 Hz |
Ausgänge | Gleichspannungsausgang: 6 (je 25 A max.) M4 Schraubklemmen |
Lademethode | Erhaltungsladung mit Temperaturkompensation |
Ladespannung | 27,3 V ±0,3 V (bei 25 ˚C) Temperaturkompensationskoeffizienz: -40 mV/ ˚C |
Batterieanschluss | 1 Paar, Plus- und Minus-Pol, für Kabel mit Durchmesser AWG 6 – AWG 0 1/0 |
Steueranschluss | RJ45-Buchse zum VX-2000SF Überwachungsrahmen, Twisted Pair Kabel, 1:1, (TIA/EIA-568A Standard), Batteriecheck, Status Gleichspannung / Wechselspannung, Ladekreisfehler und Batteriefehler |
Leistungsaufnahme | 240 W max. |
Betriebstemperatur | 0 °C bis +40 °C |
Zubehör (enthalten) | Rackmontageschraube x 4, Fiberunterlegscheibe x 4, Flachsicherung (40 A) x 3, Sicherung (T3.15A L) x 1, Netzkabel (2 m) x 1, Isolierfolie x 1, Hinweisschild (deutsch) x 1, Befestigungshaken x 4, Befestigungsschlaufe x 4, Aufkleber (Konformitätserklärung) x 1, Wärmeisolierfolie x 1 |
Ausschreibungstext zum Produkt:
Stromversorgungs-Manager zur Spannungsversorgung von Sprachalarmzentralen (SAA) durch externe Netzgeräte und Batterien sowie zur Notstromversorgung anderer ELA-Systeme. Automatische Umschaltung von Netzbetrieb auf Batteriebetrieb bei Netzausfall. Ladung und Ladungserhaltung der Batterien mit temperaturabhängiger Regelung der Batterieladespannung. Für gekapselte Blei-Gel Akkumulatoren mit insgesamt 24 V- ab 24 Ah. Anzeige von Netz- oder Batteriestromversorgung, Batterieverbindung, Ladung und Batterieprüfung. Alle Funktionen gemäß VDE 0828-1 (EN 60849), VDE 0833-4 und EN 54-4: u.a. Überwachung des Ladegeräts, der Sicherungen, der Batterie und seiner Zuleitungen.
Zertifiziert auf EN 54-4 und Änderungen A1 und A2 gemäß der Bauprodukte-Verordnung 305/2011 zusammen mit dem Doppelnetzgerät VX-200PS und Netzgeräteträger VX-2000PF.
Spannungsversorgung: 230V~, 50/60 Hz
Ladestrom: max. 5 A
Akkumulatoren: 2x 12V, Blei-Gel, gekapselt
Abmessungen: 19-Zoll Einbaugerät mit 2 HE
Fabrikat: TOA
Typ: VX-2000DS
Nr. der Leistungserklärung: 1134-CPD-083
Nr. des Zertifikats der Leistungsbeständigkeit: 1134-CPR-083
Kennnummer notifizierte Stelle: 1134
| | |
| Broschüre | Datenblatt | Bedienungsanleitung |
