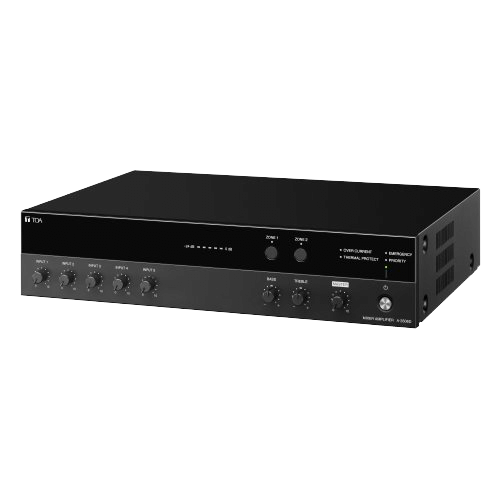

A-3524D

Digitaler Mischverstärker

Die A-3500D Serie beinhaltet Class D Mischverstärker mit 60 , 120, 240 oder 480W Verstärkerleistung. Sie verfügen über Notfall- und Prioritätsdurchsagenfunktion, sind mit 3 MIC/LINE (wählbar) Eingängen ausgestattet, 1 MIC-Eingang und 1 AUX-Eingang, der auch als Musikquelle verwendet werden kann. Mit 2 Lautsprecherzonen, frontseitig bedienbar mit zwei Wahltastern, sind sie ideal für Durchsagen und Hintergrundmusikanwendungen in Einzelhandelsgeschäften, Schulen, Büros und Produktionsstätten.- 240 W Class-D-Mischverstärker für hoch- und niederohmige Lautsprecher




- 5 Eingänge: 1 Mic, 1 AUX, 3 MIC / AUX (wählbar), 2x Phantomspeisung
- 2 Zonenlautsprecher-Wahlschalter (nur hochohmig)
- 2 Line out, 1 Rec out
- 2 Zonen Steuereingänge / -ausgänge
-1 Notfallsteuerausgang


  • Spezifikation

  • A-3524D

    Spannungsversorgung

    100 - 240 V AC, 50 / 60 Hz

    Nennausgangsleistung

    240 W

    Frequenzbereich

    50 Hz - 20 kHz (±3 dB (1/8 Nennleistung)

    Klirrfaktor

    ≤ 1 % (at 1 kHz, rated power)

    Ausgänge

    Zone 1 und Zone 2

    REC, LINE 1/1: 0 dBV, 600 Ohm, unsymmetrisch, RCA (Cinch) SPEAKER Zone 1 und Zone 2: 4-16 Ohm zusammen oder jeweils 100 V.

    Leistungsaufnahme

    314 W (Nennleistung), 70 W (EN62368-1)

    Verstärker

    Class D

    Fremdspannungsabstand

    88 dB (A-weighted)

    Anschließbare Mikrofone

    3

    Eingänge

    INPUT 1, 2: -60 dB* (MIC)/-20 dB* (LINE) wählbar, 600 Ω, elektronisch symmetrisch, abnehmbare Klemmleiste (3,81 mm, 5 Pins) / ø6,3 mm Klinkenbuchse (2P) INPUT 3: -60 dB*, 600 Ω, elektronisch symmetrisch, ø6. 3 mm Klinkenbuchse INPUT 4: -60 dB* (MIC)/-20 dB* (LINE) wählbar, 600 Ω, elektronisch symmetrisch, ø6,3 mm Klinkenbuchse (2P) INPUT 5: -20 dB*, 10 kΩ, unsymmetrisch, Cinch-Buchse 2x PWR AMP:IN: 0 dB*, 600 Ω, unsymmetrisch, Cinch-Buchse

    Steuereingänge

    2 Kanäle, spannungsfreier Schließerkontakteingang, Leerlaufspannung: 35 V DC oder weniger, Kurzschlussstrom: 10 mA oder weniger, abnehmbare Klemmleiste (3,81 mm, 5 Pins); Zonensteuerung: Spannungsfreier Schließerkontakteingang, Leerlaufspannung: 35 V DC oder weniger, Kurzschlussstrom: 10 mA oder weniger, abnehmbare Klemmenleiste (3,81 mm, 4 Pins)

    Ausgänge

    Zone 1 und Zone 2

    REC, LINE 1/1: 0 dBV, 600 Ohm, unsymmetrisch, RCA (Cinch) SPEAKER Zone 1 und Zone 2: 4-16 Ohm zusammen oder jeweils 100 V.

    Steuerausgänge

    Netzfern-, Notfall- und Zonensteuerung: Open-Collector-Ausgang, Stehspannung: 30 V DC oder weniger, Steuerstrom: 25 mA oder weniger, abnehmbare Klemmleiste (3,50 mm, 4 Pins)

    Max. Luftfeuchtigkeit (im Betrieb)

    85% oder weniger (keine Kondensation)

    Betriebstemperatur

    -10 bis +40 °C

    Ausführung

    ABS-Kunststoff, Stahlblechplatte, lackiert, schwarz

    Abmessungen

    420 x 96 x 313 mm (B x H x T)

    Gewicht

    4.9 kg

  • Ausschreibungstext
  • Ausschreibungstext zum Produkt:

    The mixer power amplifier shall operate on AC mains power, and shall control and mix 4 electronically-balanced (2 MIC/Line selectable removable terminal block (5 pins) or Ø6.3 mm phone jack (2p), 1 electronically- balanced Ø6.3 mm phone jack (2p) and 1 MIC/Line selectable Ø6.3 mm phone jack (2p), 1 unbalanced RCA pin jack (x2) and 1 unbalanced PWR AMP IN RCA pin jack.

    Speaker outputs shall be Low impedance (8 – 16 Ω) or high impedance (DIRECT, ZONE 1/ZONE 2: 100V/total 170 Ω) removable terminal block (6 pins). REC Out shall be unbalanced RCA pin jack and LINE out shall be 2 unbalanced RCA pin jacks.

    Control Outputs power remote, emergency out and zone control out shall be provided via removable terminal blocks (4 pins).

    The amplifier shall meet the following performance criteria: Power output shall be 240 W at less than 1% THD (at 1 kHz, 1/3 rated power). Frequency response shall be 50 Hz to 20 kHz (+/-3 dB), with an S/N ratio of over 88 dB (Master Volume: Min) or 76 dB (Master Volume: max) or 55 dB (Input 1- 4) or 72 dB (Input 5).

    Bass Tone Control shall be +/-10 dB at 100 Hz, and Treble Tone Control shall be +/-10 dB at 10 kHz. 5-point LED outout level meter, Power, priority, emergency, thermal protection, over current protection, zone 1 and zone 2 indicators shall be provided. The panel shall be ABS black resin, and the case black steel plate. Dimensions shall be 420 (W) x 96.1 (H) x 313.1 (D) mm and weight is 4.9 kg.

    The mixer power amplifier shall be TOA model A-3524D.

  • Download
  • BroschüreDatenblattBedienungsanleitung



A-3524D

Spannungsversorgung

100 - 240 V AC, 50 / 60 Hz

Nennausgangsleistung

240 W

Frequenzbereich

50 Hz - 20 kHz (±3 dB (1/8 Nennleistung)

Klirrfaktor

≤ 1 % (at 1 kHz, rated power)

Ausgänge

Zone 1 und Zone 2

REC, LINE 1/1: 0 dBV, 600 Ohm, unsymmetrisch, RCA (Cinch) SPEAKER Zone 1 und Zone 2: 4-16 Ohm zusammen oder jeweils 100 V.

Leistungsaufnahme

314 W (Nennleistung), 70 W (EN62368-1)

Verstärker

Class D

Fremdspannungsabstand

88 dB (A-weighted)

Anschließbare Mikrofone

3

Eingänge

INPUT 1, 2: -60 dB* (MIC)/-20 dB* (LINE) wählbar, 600 Ω, elektronisch symmetrisch, abnehmbare Klemmleiste (3,81 mm, 5 Pins) / ø6,3 mm Klinkenbuchse (2P) INPUT 3: -60 dB*, 600 Ω, elektronisch symmetrisch, ø6. 3 mm Klinkenbuchse INPUT 4: -60 dB* (MIC)/-20 dB* (LINE) wählbar, 600 Ω, elektronisch symmetrisch, ø6,3 mm Klinkenbuchse (2P) INPUT 5: -20 dB*, 10 kΩ, unsymmetrisch, Cinch-Buchse 2x PWR AMP:IN: 0 dB*, 600 Ω, unsymmetrisch, Cinch-Buchse

Steuereingänge

2 Kanäle, spannungsfreier Schließerkontakteingang, Leerlaufspannung: 35 V DC oder weniger, Kurzschlussstrom: 10 mA oder weniger, abnehmbare Klemmleiste (3,81 mm, 5 Pins); Zonensteuerung: Spannungsfreier Schließerkontakteingang, Leerlaufspannung: 35 V DC oder weniger, Kurzschlussstrom: 10 mA oder weniger, abnehmbare Klemmenleiste (3,81 mm, 4 Pins)

Ausgänge

Zone 1 und Zone 2

REC, LINE 1/1: 0 dBV, 600 Ohm, unsymmetrisch, RCA (Cinch) SPEAKER Zone 1 und Zone 2: 4-16 Ohm zusammen oder jeweils 100 V.

Steuerausgänge

Netzfern-, Notfall- und Zonensteuerung: Open-Collector-Ausgang, Stehspannung: 30 V DC oder weniger, Steuerstrom: 25 mA oder weniger, abnehmbare Klemmleiste (3,50 mm, 4 Pins)

Max. Luftfeuchtigkeit (im Betrieb)

85% oder weniger (keine Kondensation)

Betriebstemperatur

-10 bis +40 °C

Ausführung

ABS-Kunststoff, Stahlblechplatte, lackiert, schwarz

Abmessungen

420 x 96 x 313 mm (B x H x T)

Gewicht

4.9 kg

Ausschreibungstext zum Produkt:

The mixer power amplifier shall operate on AC mains power, and shall control and mix 4 electronically-balanced (2 MIC/Line selectable removable terminal block (5 pins) or Ø6.3 mm phone jack (2p), 1 electronically- balanced Ø6.3 mm phone jack (2p) and 1 MIC/Line selectable Ø6.3 mm phone jack (2p), 1 unbalanced RCA pin jack (x2) and 1 unbalanced PWR AMP IN RCA pin jack.

Speaker outputs shall be Low impedance (8 – 16 Ω) or high impedance (DIRECT, ZONE 1/ZONE 2: 100V/total 170 Ω) removable terminal block (6 pins). REC Out shall be unbalanced RCA pin jack and LINE out shall be 2 unbalanced RCA pin jacks.

Control Outputs power remote, emergency out and zone control out shall be provided via removable terminal blocks (4 pins).

The amplifier shall meet the following performance criteria: Power output shall be 240 W at less than 1% THD (at 1 kHz, 1/3 rated power). Frequency response shall be 50 Hz to 20 kHz (+/-3 dB), with an S/N ratio of over 88 dB (Master Volume: Min) or 76 dB (Master Volume: max) or 55 dB (Input 1- 4) or 72 dB (Input 5).

Bass Tone Control shall be +/-10 dB at 100 Hz, and Treble Tone Control shall be +/-10 dB at 10 kHz. 5-point LED outout level meter, Power, priority, emergency, thermal protection, over current protection, zone 1 and zone 2 indicators shall be provided. The panel shall be ABS black resin, and the case black steel plate. Dimensions shall be 420 (W) x 96.1 (H) x 313.1 (D) mm and weight is 4.9 kg.

The mixer power amplifier shall be TOA model A-3524D.

BroschüreDatenblattBedienungsanleitung
