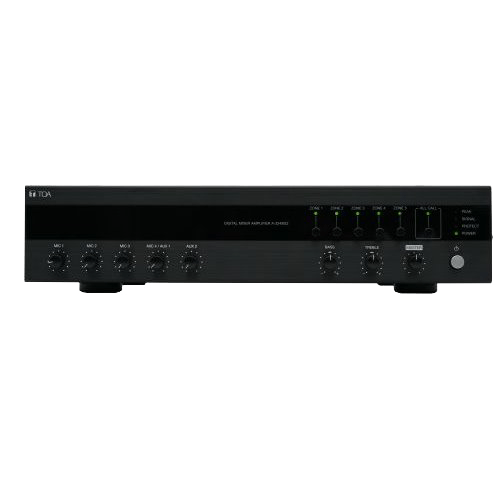

Digitaler Mischverstärker
• Available in 120W to suit any applications
• High Impedance / Low Impedance selector
• Zones selector for selecting 5 zones simultaneously
• 5 inputs, 2 AUX, 1 REC out
• Priority Control Input
• Phantom Power
VX-3004F | VX-3008F | VX-3016F | |
Spannungsversorgung | 31 V DC (Spannungsbereich: 20 – 40 V DC) | 31 V DC (Spannungsbereich: 20 – 40 V DC) | 31 V DC (Spannungsbereich: 20 – 40 V DC) |
Frequenzbereich | 40 Hz - 20 kHz (±1 dB) | 40 Hz - 20 kHz (±1 dB) | 40 Hz - 20 kHz (±1 dB) |
Klirrfaktor | < 1 % (bei 1 kHz) | < 1 % (bei 1 kHz) | < 1 % (bei 1 kHz) |
Leistungsaufnahme | max. 85 W bei 31 VDC | max. 85 W bei 31 VDC | max. 90 W bei 31 VDC |
Fremdspannungsabstand | 60 dB (oder mehr) | 60 dB (oder mehr) | 60 dB (oder mehr) |
Steuereingänge | 16 (durch Kontakt) + 2 (durch 24 VDC Polaritätswechsel) | 16 (durch Kontakt) + 2 (durch 24 VDC Polaritätswechsel) | 16 (durch Kontakt) + 2 (durch 24 VDC Polaritätswechsel) |
Steuerausgänge | Open Collector: 8 + 3 (CPU AUS), Relais (125 VDC, 5 A): 8 | Open Collector: 8 + 3 (CPU AUS), Relais (125 VDC, 5 A): 8 | Open Collector: 8 + 3 (CPU AUS), Relais (125 VDC, 5 A): 16 |
Eingang / Ausgang | Lautsprecherausgänge: 4 AB-Zonen Audioeingänge: 4 (Line: -20 dBV / Mic: -60 dBV, wählbare Phantomspeisung) | Lautsprecherausgänge: 8 Audioeingänge: 4 (Line: -20 dBV / Mic: -60 dBV, wählbare Phantomspeisung) | Lautsprecherausgang: 16 Audioeingänge: 4 (Line: -20 dBV / Mic: -60 dBV, wählbare Phantomspeisung) |
Anzeigen | Power, Betrieb, CPU aus, LAN Status, RM Status Notfallstatusfehler: Generell, Netzwerk, Notfallmikrofon, Sicherung, Power, CPU, Zonen Verstärkerstatus: Signal, Peak, Betrieb, Power | Power, Betrieb, CPU aus, LAN Status, RM Status Notfallstatusfehler: Generell, Netzwerk, Notfallmikrofon, Sicherung, Power, CPU, Zonen Verstärkerstatus: Signal, Peak, Betrieb, Power | Power, Betrieb, CPU aus, LAN Status, RM Status Notfallstatusfehler: Generell, Netzwerk, Notfallmikrofon, Sicherung, Power, CPU, Zonen Verstärkerstatus: Signal, Peak, Betrieb, Power |
Anschluss | RJ45: Steuereingänge x 2, Steuerausgänge (Open Collector) x 2, DS Link x 1, Sprechstellen x 2, LAN x 2, Analog Link x 2 Abnehmbare Anschlussstecker: Steuerausgänge (Relay), Zonenausgänge, Havarieverstärkerbus, DC-Eingang, Audioeingänge | RJ45: Steuereingänge x 2, Steuerausgänge (Open Collector) x 2, DS Link x 1, Sprechstellen x 2, LAN x 2, Analog Link x 2 Abnehmbare Anschlussstecker: Steuerausgänge (Relay), Zonenausgänge, Havarieverstärkerbus, Erweiterungsausgänge, DC-Eingang, Audioeingänge | RJ45: Steuereingänge x 2, Steuerausgänge (Open Collector) x 2, DS Link x 1, Sprechstellen x 2, LAN x 2, Analog Link x 2 Abnehmbare Anschlussstecker: Steuerausgänge (Relay), Zonenausgänge, Havarieverstärkerbus, Erweiterungsausgänge, DC-Eingang, Audioeingänge |
Audioeingang | 4 balanced channels, nominal sensitivity between -60 dBV and -20 dBV, can be attenuated by potentiometer behind front panel, phantom power selectable | 4 balanced channels, nominal sensitivity between -60 dBV and -20 dBV, can be attenuated by potentiometer behind front panel, phantom power selectable | 4 balanced channels, nominal sensitivity between -60 dBV and -20 dBV, can be attenuated by potentiometer behind front panel, phantom power selectable |
Max. Luftfeuchtigkeit (im Betrieb) | 90 % oder weniger | 90 % oder weniger | 90 % oder weniger |
Betriebstemperatur | -5 °C bis +45 °C | -5 °C bis +45 °C | -5 °C bis +45 °C |
Ausführung | Stahlblechplatte, oberflächenbehandelt, 30 % Glanz, lackiert, schwarz | Stahlblechplatte, oberflächenbehandelt, 30 % Glanz, lackiert, schwarz | Stahlblechplatte, oberflächenbehandelt, 30 % Glanz, lackiert, schwarz |
Abmessungen | 482 x 132.6 x 345 mm (B x H x T) | 482 x 132.6 x 345 mm (B x H x T) | 482 x 132.6 x 345 mm (B x H x T) |
Gewicht | 7.6 kg | 7.9 kg | 7.9 kg |
Zubehör (enthalten) | CD (PC Setting Software) x 1, abnehmbarer Anschlussstecker (2 Pins) x 2, abnehmbarer Anschlussstecker (4 Pins) x 1, abnehmbarer Anschlussstecker (6 Pins) x 2, abnehmbarer Anschlussstecker (12 Pins) x 2, abnehmbarer Anschlussstecker (17 Pins) x 1, Ferritkabelklemme x 2 | CD (PC Setting Software) x 1, abnehmbarer Anschlussstecker (2 Pins) x 6, abnehmbarer Anschlussstecker (4 Pins) x 1, abnehmbarer Anschlussstecker (6 Pins) x 2, abnehmbarer Anschlussstecker (12 Pins) x 2, abnehmbarer Anschlussstecker (17 Pins) x 1, Ferritkabelklemme x 2 | CD (PC Setting Software) x 1, abnehmbarer Anschlussstecker (2 Pins) x 4, abnehmbarer Anschlussstecker (4 Pins) x 1, abnehmbarer Anschlussstecker (6 Pins) x 2, abnehmbarer Anschlussstecker (12 Pins) x 4, abnehmbarer Anschlussstecker (17 Pins) x 2, Ferritkabelklemme x 2 |
Ausschreibungstext zum Produkt:
The mixer power amplifier shall operate on AC mains power, and shall control and mix 4 balanced (4 phone jack inputs, one selectable to RJ45 chime input and one selectable to AUX 1) MIC, 2 unbalanced (RCA pin jack) AUX inputs and one PRIORITY input (unbalanced removable terminal block).
Speaker outputs shall be 5 in screw type terminal for 100V operation (83Ω impedance), selectable Direct Line (83Ω (100V) or 4Ω) and 600Ω, unbalanced REC out (RCA pin jack).
The amplifier shall meet the following performance criteria: Power output shall be 120 W at less than 1% THD (at 1 kHz, 1/3 rated power). Frequency response shall be 50 Hz to 20 kHz (+/-3 dB), with an S/N ratio of over 60 dB. Muting (of other input signals by 0 – 30 dB attenuation) shall be available for MIC 1. Bass Tone Control shall be +/-10 dB at 100 Hz, and Treble Tone Control shall be +/-10 dB at 10 kHz. Power, signal, peak and protect indicators shall be provided. The panel shall be ABS black resin, and the case black steel plate. Dimensions shall be 420 (W) x 100.9 (H) x 357 (D) mm and weight is 4.6 kg.
The mixer power amplifier shall be TOA model A-3212DZ.
 |  |  |
| Broschüre | Datenblatt | Bedienungsanleitung |
VX-3004F | VX-3008F | VX-3016F | |
Spannungsversorgung | 31 V DC (Spannungsbereich: 20 – 40 V DC) | 31 V DC (Spannungsbereich: 20 – 40 V DC) | 31 V DC (Spannungsbereich: 20 – 40 V DC) |
Frequenzbereich | 40 Hz - 20 kHz (±1 dB) | 40 Hz - 20 kHz (±1 dB) | 40 Hz - 20 kHz (±1 dB) |
Klirrfaktor | < 1 % (bei 1 kHz) | < 1 % (bei 1 kHz) | < 1 % (bei 1 kHz) |
Leistungsaufnahme | max. 85 W bei 31 VDC | max. 85 W bei 31 VDC | max. 90 W bei 31 VDC |
Fremdspannungsabstand | 60 dB (oder mehr) | 60 dB (oder mehr) | 60 dB (oder mehr) |
Steuereingänge | 16 (durch Kontakt) + 2 (durch 24 VDC Polaritätswechsel) | 16 (durch Kontakt) + 2 (durch 24 VDC Polaritätswechsel) | 16 (durch Kontakt) + 2 (durch 24 VDC Polaritätswechsel) |
Steuerausgänge | Open Collector: 8 + 3 (CPU AUS), Relais (125 VDC, 5 A): 8 | Open Collector: 8 + 3 (CPU AUS), Relais (125 VDC, 5 A): 8 | Open Collector: 8 + 3 (CPU AUS), Relais (125 VDC, 5 A): 16 |
Eingang / Ausgang | Lautsprecherausgänge: 4 AB-Zonen Audioeingänge: 4 (Line: -20 dBV / Mic: -60 dBV, wählbare Phantomspeisung) | Lautsprecherausgänge: 8 Audioeingänge: 4 (Line: -20 dBV / Mic: -60 dBV, wählbare Phantomspeisung) | Lautsprecherausgang: 16 Audioeingänge: 4 (Line: -20 dBV / Mic: -60 dBV, wählbare Phantomspeisung) |
Anzeigen | Power, Betrieb, CPU aus, LAN Status, RM Status Notfallstatusfehler: Generell, Netzwerk, Notfallmikrofon, Sicherung, Power, CPU, Zonen Verstärkerstatus: Signal, Peak, Betrieb, Power | Power, Betrieb, CPU aus, LAN Status, RM Status Notfallstatusfehler: Generell, Netzwerk, Notfallmikrofon, Sicherung, Power, CPU, Zonen Verstärkerstatus: Signal, Peak, Betrieb, Power | Power, Betrieb, CPU aus, LAN Status, RM Status Notfallstatusfehler: Generell, Netzwerk, Notfallmikrofon, Sicherung, Power, CPU, Zonen Verstärkerstatus: Signal, Peak, Betrieb, Power |
Anschluss | RJ45: Steuereingänge x 2, Steuerausgänge (Open Collector) x 2, DS Link x 1, Sprechstellen x 2, LAN x 2, Analog Link x 2 Abnehmbare Anschlussstecker: Steuerausgänge (Relay), Zonenausgänge, Havarieverstärkerbus, DC-Eingang, Audioeingänge | RJ45: Steuereingänge x 2, Steuerausgänge (Open Collector) x 2, DS Link x 1, Sprechstellen x 2, LAN x 2, Analog Link x 2 Abnehmbare Anschlussstecker: Steuerausgänge (Relay), Zonenausgänge, Havarieverstärkerbus, Erweiterungsausgänge, DC-Eingang, Audioeingänge | RJ45: Steuereingänge x 2, Steuerausgänge (Open Collector) x 2, DS Link x 1, Sprechstellen x 2, LAN x 2, Analog Link x 2 Abnehmbare Anschlussstecker: Steuerausgänge (Relay), Zonenausgänge, Havarieverstärkerbus, Erweiterungsausgänge, DC-Eingang, Audioeingänge |
Audioeingang | 4 balanced channels, nominal sensitivity between -60 dBV and -20 dBV, can be attenuated by potentiometer behind front panel, phantom power selectable | 4 balanced channels, nominal sensitivity between -60 dBV and -20 dBV, can be attenuated by potentiometer behind front panel, phantom power selectable | 4 balanced channels, nominal sensitivity between -60 dBV and -20 dBV, can be attenuated by potentiometer behind front panel, phantom power selectable |
Max. Luftfeuchtigkeit (im Betrieb) | 90 % oder weniger | 90 % oder weniger | 90 % oder weniger |
Betriebstemperatur | -5 °C bis +45 °C | -5 °C bis +45 °C | -5 °C bis +45 °C |
Ausführung | Stahlblechplatte, oberflächenbehandelt, 30 % Glanz, lackiert, schwarz | Stahlblechplatte, oberflächenbehandelt, 30 % Glanz, lackiert, schwarz | Stahlblechplatte, oberflächenbehandelt, 30 % Glanz, lackiert, schwarz |
Abmessungen | 482 x 132.6 x 345 mm (B x H x T) | 482 x 132.6 x 345 mm (B x H x T) | 482 x 132.6 x 345 mm (B x H x T) |
Gewicht | 7.6 kg | 7.9 kg | 7.9 kg |
Zubehör (enthalten) | CD (PC Setting Software) x 1, abnehmbarer Anschlussstecker (2 Pins) x 2, abnehmbarer Anschlussstecker (4 Pins) x 1, abnehmbarer Anschlussstecker (6 Pins) x 2, abnehmbarer Anschlussstecker (12 Pins) x 2, abnehmbarer Anschlussstecker (17 Pins) x 1, Ferritkabelklemme x 2 | CD (PC Setting Software) x 1, abnehmbarer Anschlussstecker (2 Pins) x 6, abnehmbarer Anschlussstecker (4 Pins) x 1, abnehmbarer Anschlussstecker (6 Pins) x 2, abnehmbarer Anschlussstecker (12 Pins) x 2, abnehmbarer Anschlussstecker (17 Pins) x 1, Ferritkabelklemme x 2 | CD (PC Setting Software) x 1, abnehmbarer Anschlussstecker (2 Pins) x 4, abnehmbarer Anschlussstecker (4 Pins) x 1, abnehmbarer Anschlussstecker (6 Pins) x 2, abnehmbarer Anschlussstecker (12 Pins) x 4, abnehmbarer Anschlussstecker (17 Pins) x 2, Ferritkabelklemme x 2 |
Ausschreibungstext zum Produkt:
The mixer power amplifier shall operate on AC mains power, and shall control and mix 4 balanced (4 phone jack inputs, one selectable to RJ45 chime input and one selectable to AUX 1) MIC, 2 unbalanced (RCA pin jack) AUX inputs and one PRIORITY input (unbalanced removable terminal block).
Speaker outputs shall be 5 in screw type terminal for 100V operation (83Ω impedance), selectable Direct Line (83Ω (100V) or 4Ω) and 600Ω, unbalanced REC out (RCA pin jack).
The amplifier shall meet the following performance criteria: Power output shall be 120 W at less than 1% THD (at 1 kHz, 1/3 rated power). Frequency response shall be 50 Hz to 20 kHz (+/-3 dB), with an S/N ratio of over 60 dB. Muting (of other input signals by 0 – 30 dB attenuation) shall be available for MIC 1. Bass Tone Control shall be +/-10 dB at 100 Hz, and Treble Tone Control shall be +/-10 dB at 10 kHz. Power, signal, peak and protect indicators shall be provided. The panel shall be ABS black resin, and the case black steel plate. Dimensions shall be 420 (W) x 100.9 (H) x 357 (D) mm and weight is 4.6 kg.
The mixer power amplifier shall be TOA model A-3212DZ.
| | |
| Broschüre | Datenblatt | Bedienungsanleitung |
