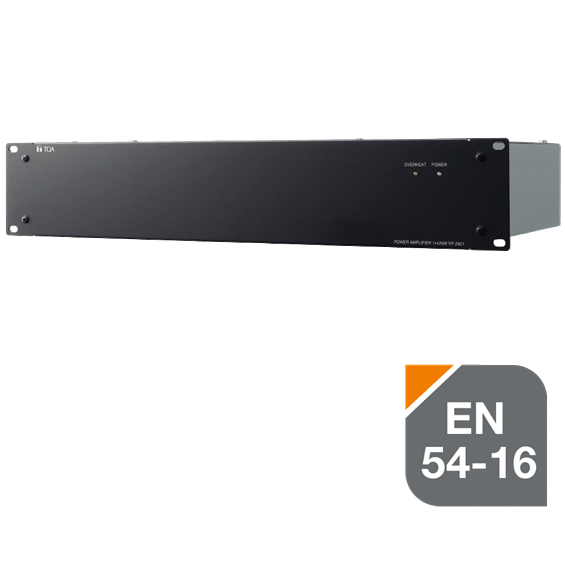

Leistungsverstärker
Der Leistungsverstärker VP-2421 verfügt über eine Konfiguration mit 420 W x 1 Kanal und nutzt das VP-200VX Leistungsverstärkermodul pro Kanal.
Spezifikationen zum Produkt:
VP-2421 | VP-2421incl | |
Spannungsversorgung | 28 V DC (Spannungsbereich: 20 – 40 V DC) | 28 V DC (Spannungsbereich: 20 – 40 V DC) |
Nennausgangsleistung | 1 x 420 W | 1 x 420 W |
Frequenzbereich | 40 Hz - 16 kHz (±3 dB) | 40 Hz - 16 kHz (±3 dB) |
Klirrfaktor | < 1 % (bei 1 kHz, Nennleistung / Ausgang) | < 1 % (bei 1 kHz, Nennleistung / Ausgang) |
Stromaufnahme (Wert) | 7,6 A | 7,6 A |
Fremdspannungsabstand | 80 dB | 80 dB |
Eingänge | Spezifiziert durch Eingangsmodul VP-200VX / VP-200VX-BGM | Spezifiziert durch Eingangsmodul VP-200VX / VP-200VX-BGM |
Ausgänge | Lautsprecherausgang: M3,5 Schraubklemmen | Lautsprecherausgang: M3,5 Schraubklemmen |
Anzahl Kanäle | 1 | 1 |
Anzeigen | Statusanzeige: 2-Farben LED pro Kanal, Überhitzungsanzeige: gelbe LED | Statusanzeige: 2-Farben LED pro Kanal, Überhitzungsanzeige: gelbe LED |
Stromaufnahme | 7.6 A | 7.6 A |
Ausführung | Stahlblechplatte, oberflächenbehandelt, 30 % Glanz, lackiert, schwarz | Stahlblechplatte, oberflächenbehandelt, 30 % Glanz, lackiert, schwarz |
Abmessungen | 482 x 88.4 x 340.5 mm (B x H x T) | 482 x 88.4 x 340.5 mm (B x H x T) |
Gewicht | 9.5 kg | 9.5 kg |
Ausschreibungstext zum Produkt:
Leistungsverstärker mit 420W Nennleistung an 50V-, 70V- und 100V-Linien, kurzschluss- und leerlaufsicher, Überhitzungsschutz. Kühlung durch quer strömenden Luftstrom mittels temperaturgesteuertem Gebläse. Anschluss der Lautsprecherausgänge über Schraubklemmleiste. Steckplatz für verschiedene Eingangsmodule.Vom System steuerbarer Bereitschaftsbetrieb mit sehr geringer Stromaufnahme und schneller Wiedereinschaltung (< 0,5 Sekunden).
Betriebsspannung: 20 - 40 V=
Stromaufnahme Bereitschaft: max. 33 mA
Nennausgangsleistung: 420W
Ausgangsspannung: 50V, 70V, 100V
Übertragungsbereich: 40 - 16000 Hz
Klirrfaktor: < 1 %
Signal-Rauschabstand: > 80 dB
Abmessungen: 19-Zoll Einbaugerät mit 2 HE
Fabrikat: TOA
Typ: VP-2421
 |  |  |
| Broschüre | Datenblatt | Bedienungsanleitung |
Spezifikationen zum Produkt:
VP-2421 | VP-2421incl | |
Spannungsversorgung | 28 V DC (Spannungsbereich: 20 – 40 V DC) | 28 V DC (Spannungsbereich: 20 – 40 V DC) |
Nennausgangsleistung | 1 x 420 W | 1 x 420 W |
Frequenzbereich | 40 Hz - 16 kHz (±3 dB) | 40 Hz - 16 kHz (±3 dB) |
Klirrfaktor | < 1 % (bei 1 kHz, Nennleistung / Ausgang) | < 1 % (bei 1 kHz, Nennleistung / Ausgang) |
Stromaufnahme (Wert) | 7,6 A | 7,6 A |
Fremdspannungsabstand | 80 dB | 80 dB |
Eingänge | Spezifiziert durch Eingangsmodul VP-200VX / VP-200VX-BGM | Spezifiziert durch Eingangsmodul VP-200VX / VP-200VX-BGM |
Ausgänge | Lautsprecherausgang: M3,5 Schraubklemmen | Lautsprecherausgang: M3,5 Schraubklemmen |
Anzahl Kanäle | 1 | 1 |
Anzeigen | Statusanzeige: 2-Farben LED pro Kanal, Überhitzungsanzeige: gelbe LED | Statusanzeige: 2-Farben LED pro Kanal, Überhitzungsanzeige: gelbe LED |
Stromaufnahme | 7.6 A | 7.6 A |
Ausführung | Stahlblechplatte, oberflächenbehandelt, 30 % Glanz, lackiert, schwarz | Stahlblechplatte, oberflächenbehandelt, 30 % Glanz, lackiert, schwarz |
Abmessungen | 482 x 88.4 x 340.5 mm (B x H x T) | 482 x 88.4 x 340.5 mm (B x H x T) |
Gewicht | 9.5 kg | 9.5 kg |
Ausschreibungstext zum Produkt:
Leistungsverstärker mit 420W Nennleistung an 50V-, 70V- und 100V-Linien, kurzschluss- und leerlaufsicher, Überhitzungsschutz. Kühlung durch quer strömenden Luftstrom mittels temperaturgesteuertem Gebläse. Anschluss der Lautsprecherausgänge über Schraubklemmleiste. Steckplatz für verschiedene Eingangsmodule.Vom System steuerbarer Bereitschaftsbetrieb mit sehr geringer Stromaufnahme und schneller Wiedereinschaltung (< 0,5 Sekunden).
Betriebsspannung: 20 - 40 V=
Stromaufnahme Bereitschaft: max. 33 mA
Nennausgangsleistung: 420W
Ausgangsspannung: 50V, 70V, 100V
Übertragungsbereich: 40 - 16000 Hz
Klirrfaktor: < 1 %
Signal-Rauschabstand: > 80 dB
Abmessungen: 19-Zoll Einbaugerät mit 2 HE
Fabrikat: TOA
Typ: VP-2421
| | |
| Broschüre | Datenblatt | Bedienungsanleitung |
